無桿氣缸選型重點 中間停止和行程末端停止的設計

無桿氣缸cy3b作為cy1b的升級型，cy3b的優勢

1.耐久性提高，與cy1b相比，耐磨環的長度增加了60%，從而使軸的承受力更加提高。

2.潤滑性改善，使用特殊樹脂的耐磨環安裝在防塵圈上，缸筒外周形成良好的潤滑膜，耐久性更加提高。

在無桿氣缸cy3b選型中，停止設計是重要的一個環節，以cy3b為例。

中間停止方法有兩種表現方式：①用外部限位器使負載中間停止②用氣動回路使負載中間停止

用外部限位器使負載中間停止：

用外部限位器使負載中途停止的場合，使用壓力不能超過下表中的規定值，使用壓力一旦超過界限值，磁耦就會有脫離的可能性。

用氣動回路使負載中間停止：

在用氣動回路使負載中間停止的場合中，動能不能超過下表中的規定值，超過會出現脫磁現象。

行程末端停止方法：

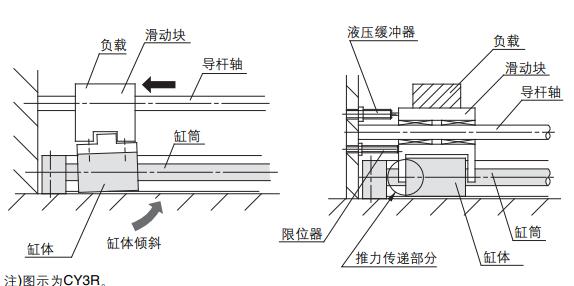

在行程末端，很大的慣性負載被停止時，有可能發生缸體傾斜，軸承及缸筒受損（參加下面左圖），如果是右圖的模式，限位器與液壓緩沖器并用，且從缸體中部的傳遞推力，便不會發生缸體的傾斜。

以上內容是關于無桿氣缸cy3b選型中，停止設計的介紹，如您對此問題還想有進一步的了解，或有其他技術咨詢以及選型方面的問題，無錫斯麥特具備成熟的技術團隊、完善的售前售后服務，隨時歡迎您的咨詢.
